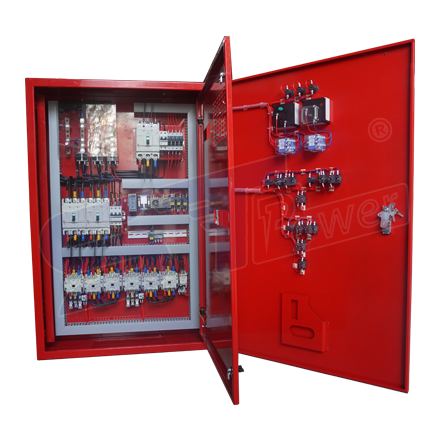

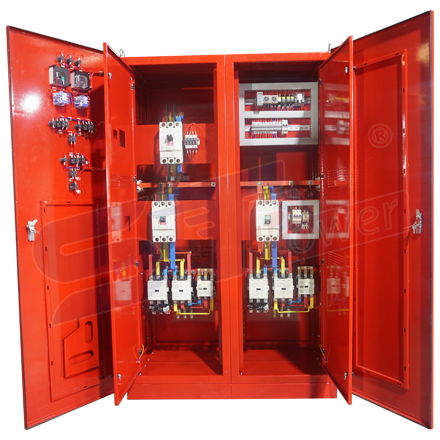

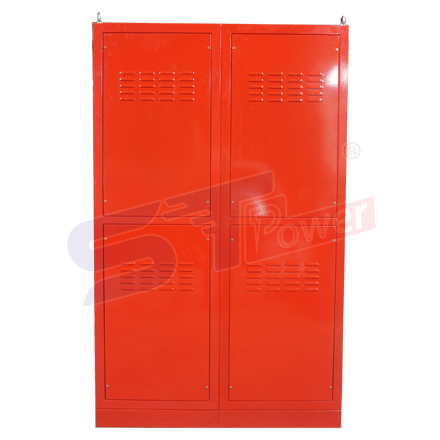

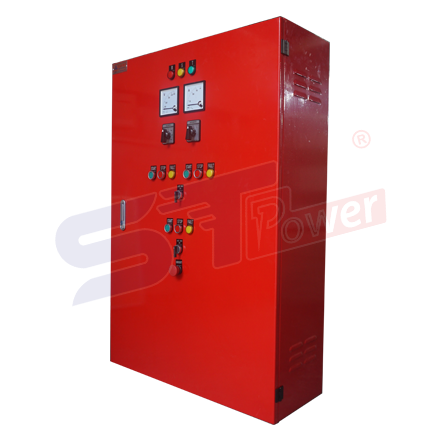

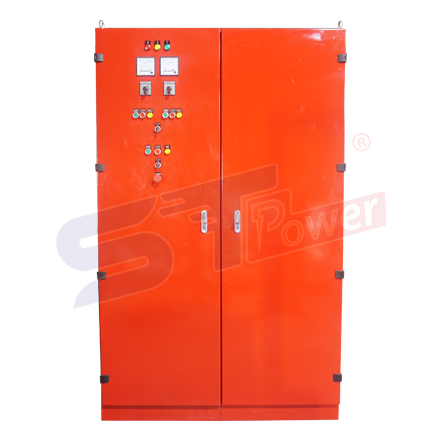

Tủ điện PCCC

Giới thiệu - Tủ điện cứu hỏa hay còn gọi là tủ điện điều khiển máy bơm chữa cháy thường được sử dụng nhiều trong hệ thống PCCC vì nó đảm bảo sự an toàn cũng như hiệu quả trong suốt quá trình vận hành máy bơm nước.

Ứng dụng - Hiện nay việc PCCC trong các khu sản xuất, nhà kho hàng hóa hay các khu chung cư, nhà cao tầng là hệ thống đặc biệt quan trọng và không thể thiếu.
- Việc thiết kế cơ sở hạ tầng trong hệ thống phòng cháy chữa cháy không chỉ để bảo vệ tính mạng con người, tài sản mà còn là để hạn chế thiệt hại do sự cố hỏa hoạn gây ra.

Thông tin chung

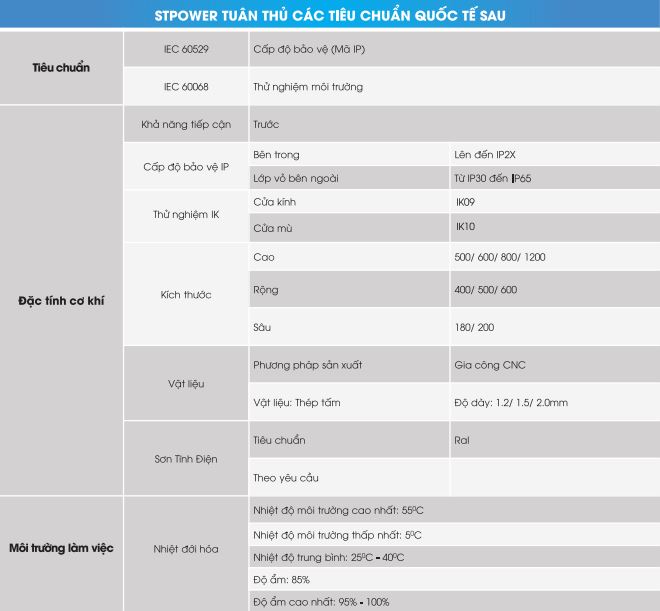

TSKT các loại tủ
Các tính năng

Ứng dụng	Điều khiển hệ thống chữa cháy Điều khiển động cơ chữa cháy
Tiêu chuẩn sản xuất	IEC 61439-1-2
Phạm vi lắp đặt	Ngoài trời

Điều khiển máy bơm bù áp:

Đây là bơm rất quan trọng nó có chức năng duy trì áp lực đường ống. Khi áp suất ngưỡng đặt dưới thì bơm hoạt động và khi đạt ngưỡng trên thì nó dừng hoạt động. Loại bơm này công suất thường không cần lớn và luôn luôn nhỏ hơn bơm chính. Khi khởi động cho hệ thống này có hai loại khởi động chính đó là sao tam giác và khởi động trực tiếp DOL. Tuỳ vào công suất của máy bơm chúng tôi sẽ thiết kế mạch cho bơm chạy theo sơ đồ thế nào. Nhưng thông thường bơm này nhỏ nên chúng tôi cho chạy trực tiếp. Đối với máy bơm chữa cháy này chúng ta lưu ý tới áp suất đường ống, độ sụt áp đường ống. Áp suất hệ thống được thiết kế từ 8 bar đến 10 bar. Bơm bù áp có thể hoạt động ngay cả khi không có sự cố gì xảy ra để luôn duy trì được áp suất trên toàn bộ đường ống.

Điều khiển máy bơm điện (bơm hoạt động chính):

Khi có cháy, bơm này sẽ làm việc. Lúc này nhu cầu nước sẽ là nhiều nên công suất máy bơm loại này sẽ lớn hơn. Nên tủ điện điều khiển loại bơm này thường có chế độ khởi động sao/tam giác hoặc có thể cao cấp hơn khi dùng biến tần. Một lưu ý với loại này là những hệ thống bơm lớn có thể có kèm thêm bơm dự phòng, bơm mồi cho bơm chính. Cần thiết kế tủ điện điều khiển bơm cứu hỏa đảm bảo tính tuần tự khởi động của các máy bơm. Và lưu ý đến tính độc lập nguồn cấp cho máy bơm vì khi cháy xảy ra điện thường bị ngắt hoặc được ngắt.

Điều khiển máy bơm diesel:

Tùy theo các tiêu chuẩn ( NFPA 20, BS, UL, FM, TCVN..) và vị trí, tính độc lập của hệ thống bơm PCCC mà hệ thống bơm chữa cháy có bơm diesel hay không. Đối với tiêu chuẩn NFPA thì yêu cầu có bơm diesel với tiêu chuẩn BS thì không. Bơm diesel thực chất là bơm được kéo bằng động cơ diesel. Với loại bơm này yêu cầu điều khiển phức tạp hơn do có phần điều khiển động cơ diesel. Bản thân động cơ hiện đại thường có bộ điều tốc điện tử việc khởi động và điều tiết áp lực có thể điều khiển thông qua bộ điều khiển/điều tốc (tín hiệu analog/số). Đối với loại bơm này thì không cần nguồn điện cấp do chạy bằng diesel, tủ chủ yếu là phần điều khiển. Nguồn nuôi lúc này là Ac quy, Vì khi xảy ra cháy theo nguyên tắc sẽ phải tắt nguồn điện trước tiên, hoặc cũng có thể nguyên nhân cháy là do chập điện nên lúc đó hệ thống bơm điện coi như không hoạt động. Khi thiết kế tủ điện cho động cơ diesel chúng ta lưu ý do nó ít sử dụng nên cần có chế độ chạy thử và thường xuyên định kỳ, động cơ để quá lâu không dùng sẽ khó khởi động. Nếu chúng ra không bảo dưỡng định kỳ sẽ dẫn tới không hoạt động được khi cần. Và tủ điện điều khiển máy bơm cứu hỏa diesel cần có sạc nguồn cho acquy vì acquy sẽ hết điện áp nếu không được sạc, hoặc điện yếu không đủ điện khởi động động cơ diesel .Tủ điều khiển máy bơm diesel đưa ra tín hiệu điều khiển động cơ theo chu kì như sau: khởi động động cơ lần một 10 đến 15s nếu không khởi động được thì phải dừng quá trình khởi động lại chờ trong 10s để acquy hồi điện. Nếu sau một số lần khởi động không được thì cần dừng máy và cảnh báo để kĩ thuật khắc phục tình trạng động cơ không khởi động được. Với loại động cơ có bảng điều khiển điện tử thì tủ điều khiển bơm chữa cháy không cần quy trình khởi động như trên mà bản thân bộ điều khiển sẽ tự khởi động theo lập trình của nhà sản xuất. Khi có bảng điều khiển điện tử . Tủ điện điều khiển bơm chỉ cần đưa ra tín hiệu chạy / dừng động cơ mà thôi.
