7 Bước Thiết Kế Tủ Điện Chuyên Nghiệp

     Thiết kế tủ điện là một phần quan trọng trong hệ thống M&E vì vậy các kỹ sư giám sát ,thiết kế đặc biệt là kỹ sư thiết kế tủ cần phải biết và hiểu sâu về tủ điện. Để thiết kế tủ điện được chính xác và tối ưu chúng ta có các bước như sau:

     Bước 1: Căn cứ vào yêu cầu của tải chúng ta thiết kế sơ đồ nguyên lý mạch động lực và mạch điều khiển và lựa chọn thiết bị đóng cắt và điều khiển phù hợp.

     Để thiết kế được sơ đồ một sợi các bạn phải xác định được công suất định mức các tải ,loại tải ,hệ số đồng thời Ks ,Hệ số sử dụng Ku ,công suất tính toán và dòng tính toán từ đó lựa chọn thiết bị đóng cắt ,thiết bị điều khiển, dây cáp và thanh cái phù hợp

     Thường chúng ta sử dụng bảng tính excell đã được thiết lập sẵn để tính:



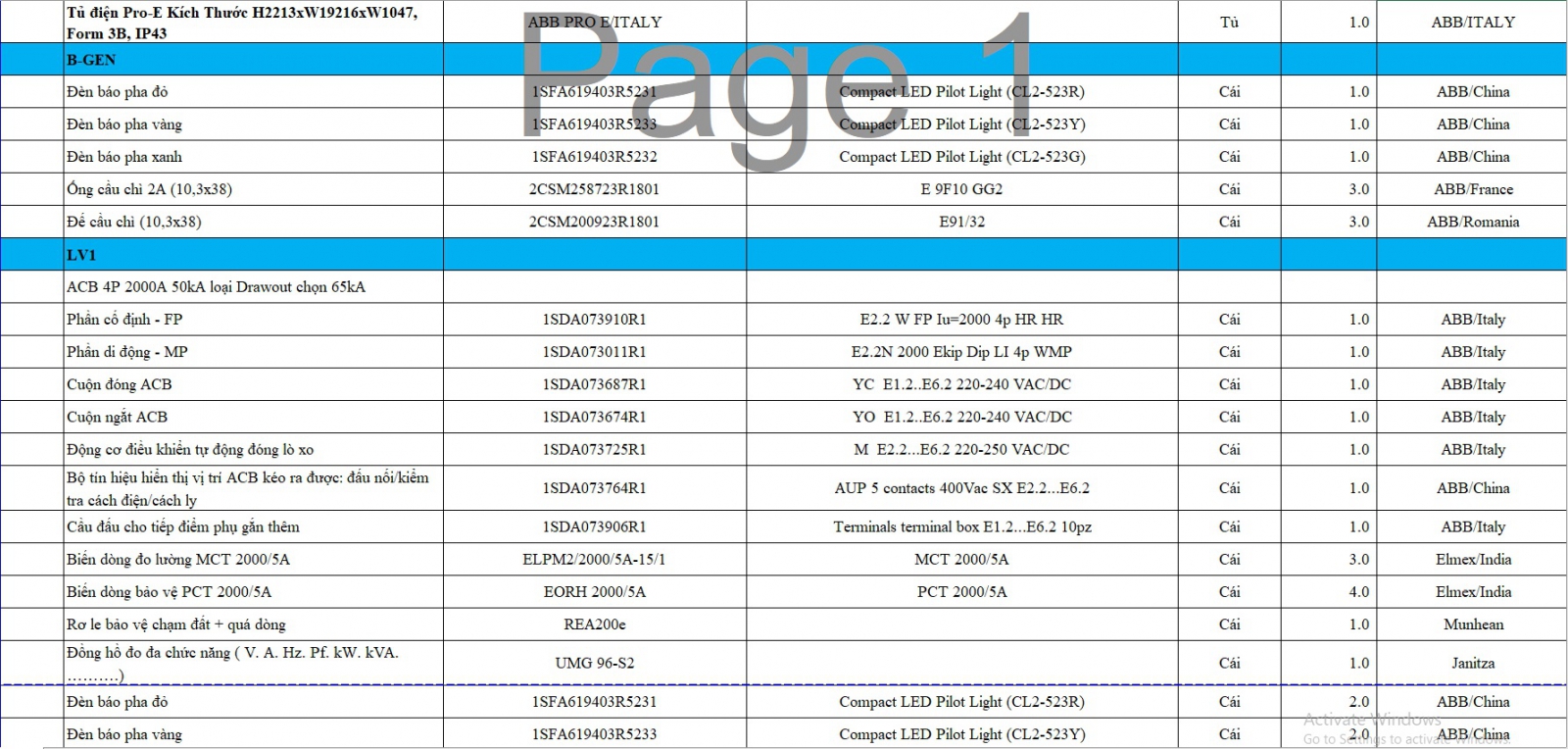

     Kết quả bảng tính là cơ sở để bạn vẽ trên bản cad hoặc các phần mềm thiết kế tủ chuyên dụng



     Chúng ta cần cân đối hợp lý giữa bài toán kỹ thuật cũng như chất lượng và giá thành. không lựa chọn giá trị thiết bị quá cao so với cần thiết bởi sẽ ảnh hưởng tới giá thành của sản phẩm khi hoàn thiện.

     Mỗi thiết bị điện cần được lựa chọn đúng để thực hiện tốt chức năng trong sơ đồ cấp điện và góp phần làm cho hệ thống cung cấp điện vận hành đảm bảo các chỉ tiêu kỹ thuật, an toàn.

     Đối với các dự án lắp đặt tủ điện công nghiệp cho các khu bệnh viện, chung cư, Toà nhà cao cấp… Cần sự ổn định và chính xác cao. Chúng ta nên sử dụng thiết bị của các hãng có uy tín và thương hiệu lớn của thế giới như Schneider, ABB, Mitsubishi… Bởi chất lượng và thương hiệu đã được khẳng định tại Việt Nam.

     Còn đối với các dự án có mức đầu tư trung bình, mức đầu tư không cao. Chúng ta có thể lựa chọn sử dụng thiết bị điện LS của Hàn Quốc hoặc Chint của Trung Quốc. Với chất lượng tốt và giá thành hết sức cạnh tranh đáp ứng được tiêu chí Ngon – bổ – rẻ.

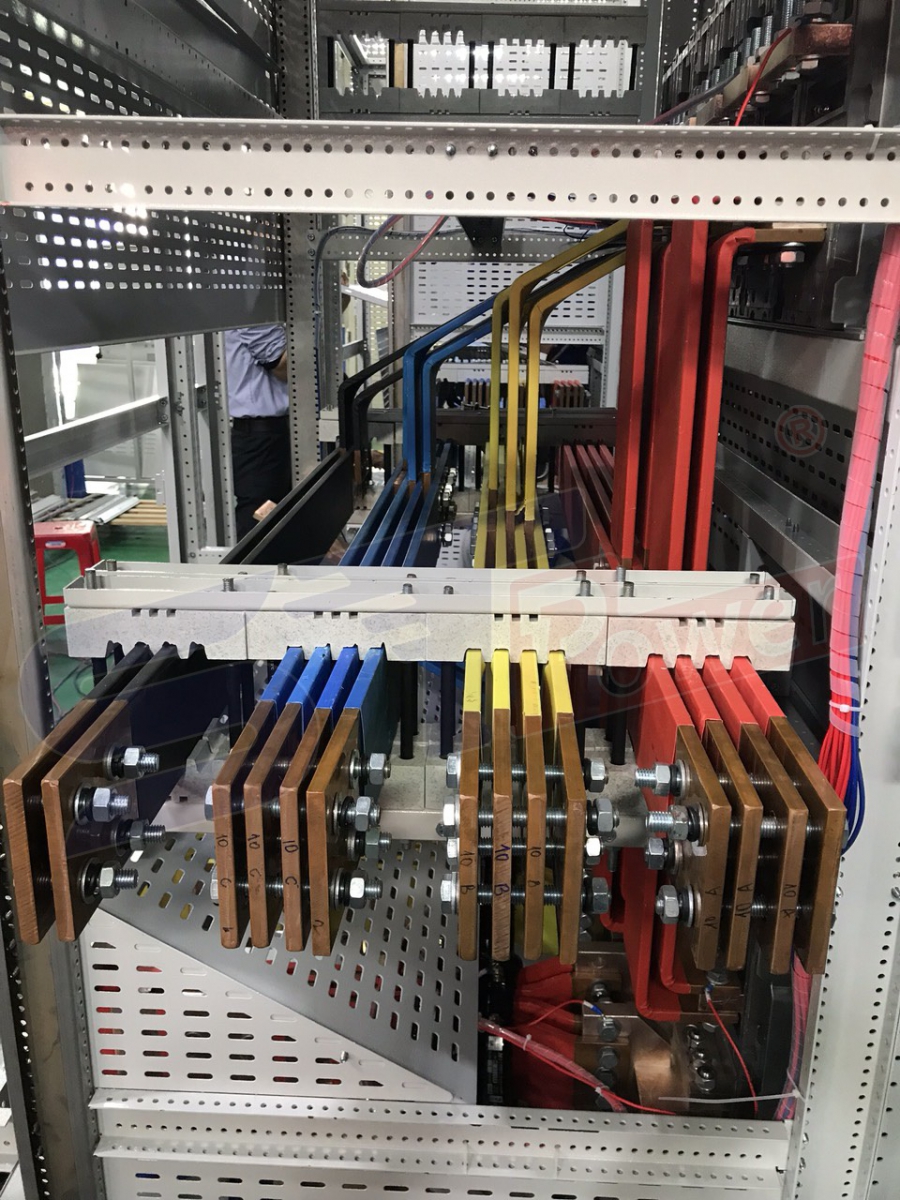

     Bước 2 : Lựa chọn vỏ tủ điện để chứa thiết bị đó

     Sau khi đã gửi cho khách hàng bản vẽ phê duyệt lắp đặt tủ điện công nghiệp. Chúng ta sẽ đi tới thiết kế chi tiết vỏ tủ điện để chuyển xuống xưởng/ nhà máy sản xuất gia công.

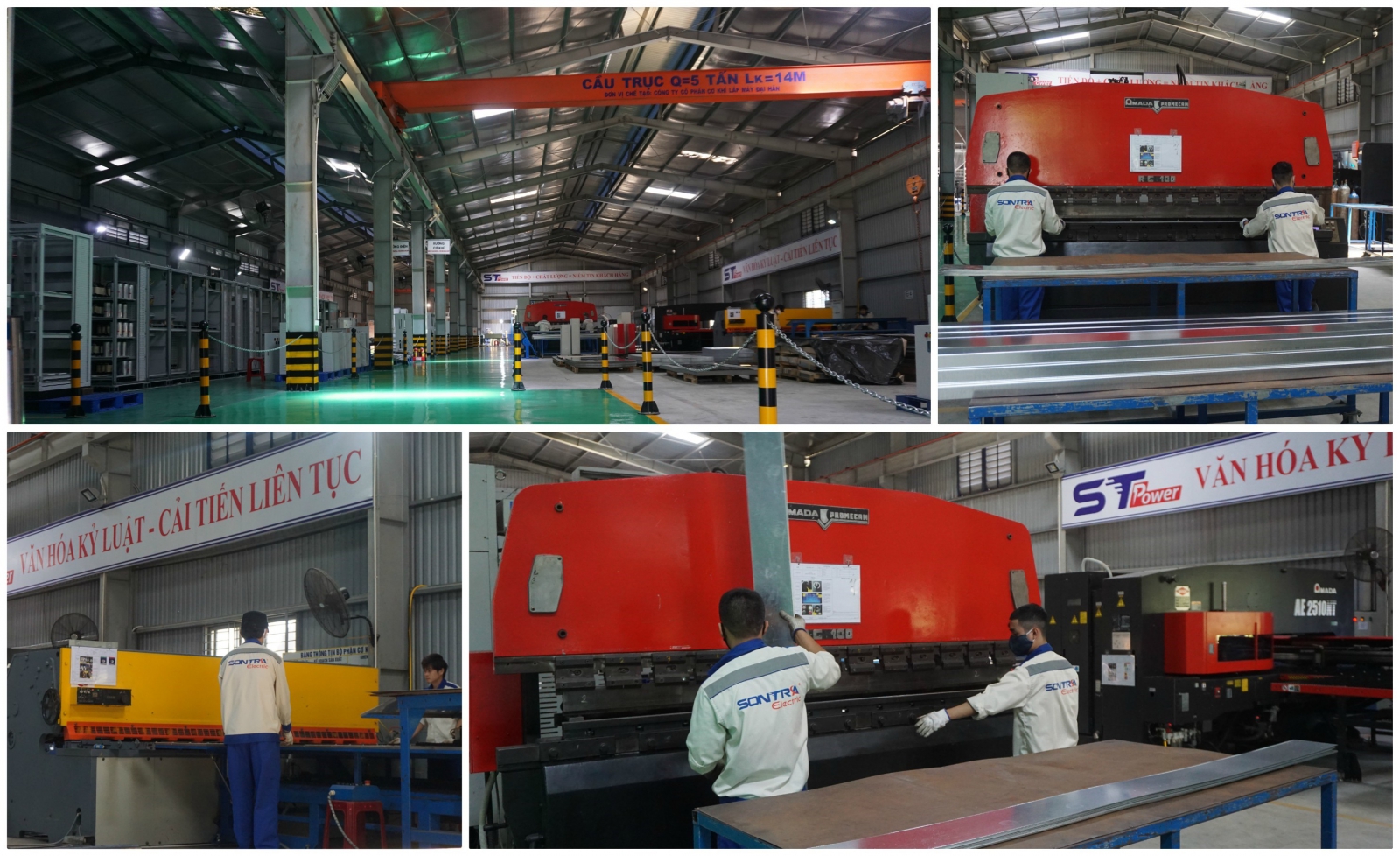

     Việc gia công vỏ tủ phải dựa trên bản vẽ bố trí thiết bị tủ shop drawing từ đó sẽ định dạng được tủ có kết cấu cơ khí như thế nào, phụ kiện gì? Từ đó sẽ cho ra bản vẽ cơ khí chi tiết tủ, khung tủ, cánh tủ, thanh gắn thiết bị… Trên mặt tủ, ta sẽ gia công các lỗ để gá lắp các thiết bị như đèn báo, đồng hồ, nút nhấn …Việc gia công được thực hiện trên các loại máy móc có độ chính xác cơ khí cao như máy đột CNC, máy cắt CNC, máy chấn CNC,…

     Cụ thể Gồm các bước sau:

1. Chọn thép tấm có kích thước phù hợp cắt theo quy cách mục đích sử dụng.
2. Đột lỗ trên máy đột tay hay máy đột CNC.
3. Mài nhẵn các lỗ làm sạch bavia.
4. Chấn định hình rồi kiểm tra.
5. Hàn ghép và vệ sinh mối hàn.
6. Tẩy dầu mỡ bằng dung dịch và tẩy gỉ bằng dung dịch acid để đảm bảo vỏ không bị gỉ, không bị bẩn, không bị bụi dây vào.
7. Định hình bề mặt bằng hoá chất chuyên dụng.
8. Phốt phát hóa bề mặt.
9. Rửa nước, hong khô rồi tiến hành kiểm tra trước khi thực hiện khâu tiếp theo.
10. Phun bột sơn tĩnh điện với màu phù hợp rồi kiểm tra.
11. 11.Sấy ở nhiệt độ 190-200oC trong 10 phút

---------------------------------------------------------------
     Là nhà máy sản xuất đứng đầu trong lĩnh vực điện công nghiệp, đảm nhận hàng ngàn dự án. Tủ điện STPower sẽ hỗ trợ tư vấn, giải quyết các vấn đề của khách hàng một cách nhanh chóng. Căn cứ vào bản vẽ hoặc BOQ đã thông qua, chúng tôi sẽ gửi bảng báo giá tủ điện trọn bộ với thời gian sớm nhất, giữ đúng tiến độ thi công đã cam kết, hỗ trợ khách hàng xuyên suốt quá trình sử dụng sản phẩm.
