Cấu Tạo Nguyên Lý Làm Việc Của Aptomat

     Aptomat là gì?

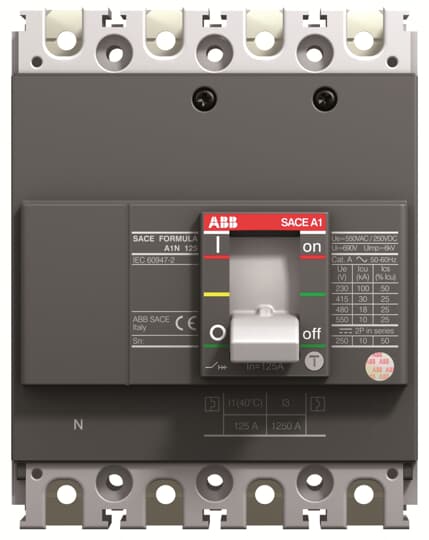

• MCCB (Moulded case circuit breakers) : Áp tô mát kiểu khối. Đây là dạng CB tiêu chuẩn chủ yếu dùng trong công nghiệp, mạch động lực.

• MCB (Miniature Circuit Breaker) : Áp tô mát loại nhỏ. Đây là dạng CB thu gọn (mini) chủ yếu dùng trong gia dụng, mạch điều khiển.


     Thông số của một Aptomat-MCCB-MCB

     Ue: điện áp làm việc định mức
     Ui: điện áp cách điện định mức
     Uimp: điện áp chịu xung định mức
     Ics: dòng điện cắt tải thực tế
     In: dòng điện định mức
     Icu: khả năng chịu đựng được dòng của tiếp điểm khi có sự cố ngắn mạch (Ics = 50% Icu)
     Icw: khả năng chịu dòng ngắn mạch của tiếp điểm
     AT: Ampe Trip (dòng điện tác động)
     AF: Ampe Frame (dòng điện khung)

     Trong đó 2 thông số được quan tâm nhất là điện áp định mức Ue và dòng điện định mức In.

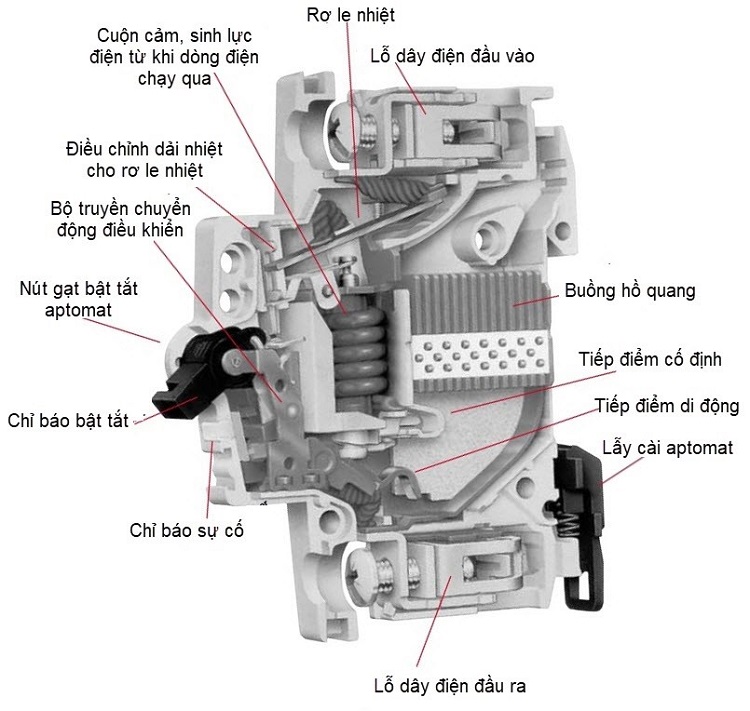

     Nguyên lý cấu tạo và hoạt động của aptomat


     Tiếp điểm:

     CB thường được chế tạo có hai cấp tiếp điểm (tiếp điểm chính và hồ quang), hoặc ba cấp tiếp điểm ( chính, phụ, hồ quang ).

     Khi đóng mạch, tiếp điểm hồ quang đóng trước, tiếp theo là tiếp điểm phụ, sau cùng là tiếp điểm chính. Khi cắt mạch thì ngược lại, tiếp điểm chính mở trước, sau đến tiếp điểm phụ, cuối cùng là tiếp điểm hồ quang. Như vậy hồ quang chỉ cháy trên tiếp điểm điểm hồ quang, do đó bảo vệ được tiếp điểm chính để dẫn điện. Dùng thêm tiếp điểm phụ để tránh hồ quang cháy lan vào làm hư hại tiếp điểm chính.


     Hộp dập hồ quang:

     Để CB dập được hồ quang trong tất cả các chế độ làm việc của lưới điện, người ta thường dùng hai kiểu thiết bị dập hồ quang là: Kiểu nửa kín và kiểu hở.

     Kiểu nửa kín được đặt trong vỏ kín của CB và có lỗ thoát khí. Kiểu này có dòng điện giới hạn cắt không quá 50KA. Kiểu hở được dùng khi giới hạn dòng điện cắt lớn hơn 50KA hoặc điện áp lớn 1000V (cao áp).

     Trong buồng dập hồ quang thông dụng, người ta dùng những tấm thép xếp thành lưới ngăn, để phân chia hồ quang thành nhiều đoạn ngắn thuận lợi cho việc dập tắt hồ quang.


     Cơ cấu truyền động cắt MCB:

     Truyền động cắt thường có hai cách: Bằng tay và bằng cơ điện (điện từ, động cơ điện).

     Điều kiển bằng tay được thực hiện với các CB có dòng điện định mức không lớn hơn 600A. Điều khiển bằng điện từ (nam châm điện) được ứng dụng ở các CB có dòng điện lớn hơn (đến 1000A).

     Để tăng lực điều khiển bằng tay người ta dùng một tay dài phụ theo nguyên lý đòn bẩy. Ngoài ra còn có cách điều khiển bằng động cơ điện hoặc bằng khí nén.


     Móc bảo vệ:

     CB tự động cắt nhờ các phần tử bảo vệ – gọi là móc bảo vệ, sẽ tác động khi mạch điện có sự cố quá dòng điện (quá tải hay ngắn mạch) và sụt áp.

     Móc bảo vệ quá dòng điện (còn gọi là bảo vệ dòng điện cực đại) để bảo vệ thiết bị điện khong bị quá tải và ngắn mạch, đường thời gian – dòng điện của móc bảo vệ phải nằm dưới đường đặc tính của đối tượng cần bảo vệ. Người ta thường dùng hệ thống điện tử và rơle nhiệt làm móc bảo vệ, đặt bên trong CB.

     Nguyên lý hoạt động của Aptomat:

     Ở trạng thái bình thường sau khi đóng điện, Aptomat được giữ ở trạng thái đóng tiếp điểm nhờ móc 2 khớp với móc 3 cùng một cụm tiếp điểm động. Bật Aptomat ở trạng thái ON, với dòng điện định mức nam châm điện 5 và phần ứng 4 không hút.

     Khi mạch điện quá tải hay ngắn mạch, lực hút điện từ ở nam châm điện 5 sẽ hút phần ứng 4 xuống làm bật nhả móc 3, móc 5 được thả tự do, lò xo 1 được thả lỏng, kết quả các tiếp điểm của Aptomat được mở ra, mạch điện bị ngắt.

---------------------------------------------------------------
