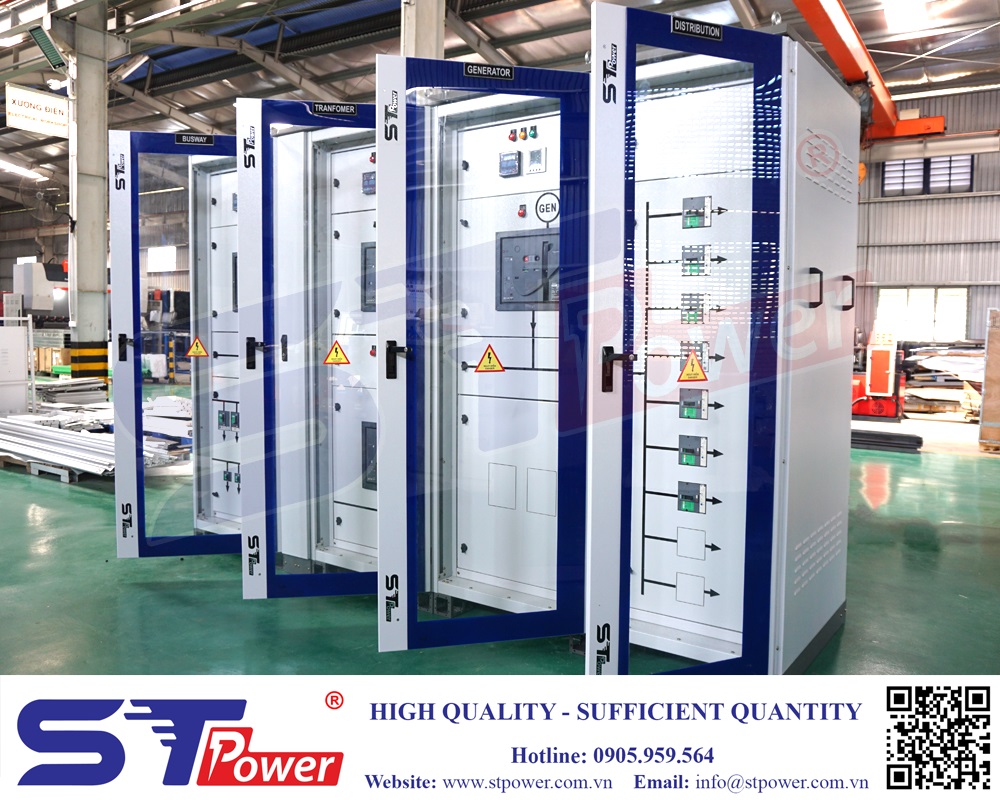

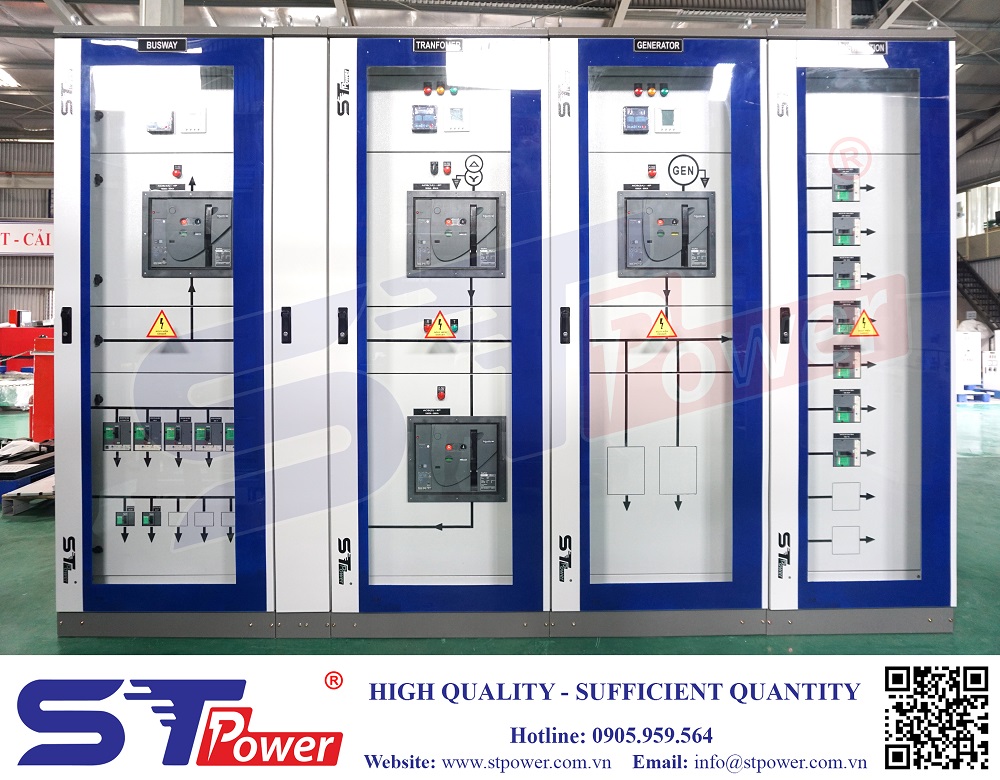

STPower - Tủ điện Pro E được thiết kế và sản xuất theo quy trình quản lý chất lượng chặt chẽ, có độ ổn định cao, an toàn khi vận hành và đã được ứng dụng rộng rãi trong các trạm phát điện, trạm phân phối điện của các Công ty điện lực, khu công nghiệp, khu dân cư và các nhà máy.1. Các thông tin chung quan trọng
1.1. Đóng điện lần đầu hay sau khi xử lý xong sự cố xong đóng điện trở lại bắt buộc phải đo cách điện, đảm bảo điện trở cách điện > 5MΩ mới được phép đóng điện
Kiểm tra tủ trước khi đóng điện
Kiểm tra bỏ tất cả những vật có thể gây ảnh hưởng tới việc vận hành của tủ điện (mẩu dây vụn, bu-lông, ê-cu, các dụng cụ…).
Hút bụi toàn bộ tủ.
Vận hành kiểm tra thử mạch điều khiển của tủ.
Cấp điện và thử vận hành mạch theo logic điều khiển trên bản vẽ hoặc bản mô tả đính kèm.
Tiến hành đo kiểm tra cách điện toàn bộ.
Kiểm tra cách điện của mạch điều khiển.
Đo cách điện bằng MΩ và hệ thống phải được cấp điện áp ít nhất 500Vdc.
Điện trở cách điện đo được giữa Pha – Pha; Pha – Trung tính phải đạt ít nhất 5MΩ.
Nếu giá trị điện trở cách điện đo được thấp hơn yêu cầu ta phải sấy khô tủ (bằng điện trở, bóng đèn) trong 24h và thực hiện đo lại.
Lưu ý: Khi đo điện trở cách điện cần phải ngắt tất cả các thiết bị đóng cắt chính (ACB, MCCB), các cầu chì cho đèn báo pha của đường nguồn từ máy biến áp và máy phát về tủ trước khi đo.
Các thí nghiệm kiểm tra sơ bộ đã được thực hiện tại nhà máy trước khi xuất xưởng (xem biên bản thí nghiệm xuất xưởng).
Các bước kiểm tra cuối cùng.
Kiểm tra tiếp xúc giữa các phần dẫn điện khác nhau của tủ (long-đen, dây tiếp địa chạy lên cánh tủ…).
Kiểm tra độ chặt của tất cả các điểm đấu nối điện, cơ khí và bulong bắt cố định tủ bằng cách sử dụng cờ lê lực.
Các mục cần kiểm tra khác.
Độ vững chắc của các thiết bị.
Kiểm tra nhãn mác, đánh dấu trên tủ điện, trên mạch lực và mạch điều khiển.
Kiểm tra tất cả các bề mặt ngoài và lớp sơn. Sơn chấm lên trong trường hợp bị xước hoặc hư hỏng.
1.2. Đóng điện phải tuân thủ theo trình tự từ đầu vào đến đầu ra.
1.3. Cấm đóng bằng tay toàn bộ cấp tụ bù lên khi máy biến áp không tải.
2. Vận hành máy cắt (ACB)
Đảm bảo rằng tất cả các CB bảo vệ đều đang ở vị trí mở (off)
Điều chỉnh thông số bộ bảo vệ của máy cắt ACB (xem hướng dẫn sử dụng của máy cắt) để bảo vệ lưới điện hoặc nếu được, bảo vệ các nhánh đầu ra.
Điều chỉnh thông số bộ bảo vệ của các CB, thông số này phụ thuộc vào dòng định mức của tùng CB.
Điều chỉnh mức bảo vệ từ của các CB chuyên dụng bảo vệ động cơ sau khi tra thông số trên nhãn của động cơ.
2.1. Đóng ACB:
Nạp lò xo cho ACB bằng cách kéo cần nạp cho đến khi cờ chỉ thị báo «Charged» là lò xo đã nạp (Hình 13).
Nếu máy cắt bị cắt vì sự cố, ta nạp lại cờ chỉ thị trên bộ điều khiển bằng cách ấn vào lẫy reset (Hình 14).
Ấn nút “ON” để đóng máy.
2.2. Cắt ACB:
Ấn nút “OFF” để cắt máy cắt.
Hình 13
Hình 14
3. Vận hành Aptomat (MCCB)
3.1. Thao tác trực tiếp trên MCCB (Xem hình 15).
Mở cửa tủ để tiếp cận MCCB.
Đóng cắt MCCB bằng cách gạt lẫy của MCCB lên/xuống, hoặc trái/phải phụ thuộc vào vị trí lắp của MCCB và ký hiệu I, O trên mặt MCCB.
I = Đóng (ON)
0 = Cắt (OFF)
Trip là vị trí lửng ở giữa I và O
Hình 15
Sau khi MCCB bị tác động cắt bởi sự cố (trip), cờ báo vị trí Trip được thể hiện vị trí lửng trên mặt MCCB. Để đóng được, cơ cấu phải được nạp lại bằng cách kéo cần gạt để MCCB về vị trí mở (open), lúc này MCCB mới có thể đóng lên được.
4. Vận hành Aptomat (MCB)
4.1. Đóng MCB
Gạt cần gạt trên mặt MCB đến khi thấy hiển thị I – ON (Xem hình 16)
4.2. Cắt MCB
Gạt cần gạt trên mặt MCB đến khi thấy hiển thị O – OFF (Xem hình 17)
Hình 17
5. Cài đặt bộ bụ tự động
Để bộ bù tự động có thể hoạt động đúng, trước hết phải cài đặt thông số cho bộ điều khiển. Trong tài liệu này cài đặt thông số được dựa trên bộ điều khiển hệ số Cosj của hãng Mikro, khi sử dụng bộ điều khiển của hãng khác đề nghị xem bản hướng dẫn của nhà sản xuất đi kèm thiết bị (Xem hình 18).
Nhấn phím MODE và phím mũi tên lên xuống khi thấy đèn sáng ở ô SET Cosj thì dừng lại và nhấn phím PROG, Tiếp theo nhấn phím lên xuống để cài đặt hệ số Cosj mong muốn, sau khi cài đặt xong nhấn nút MODE để lưu và quay ra ngoài (Xem hình 18).
Tiếp tục nhấn phím lên xuống khi thấy đèn sáng ở ô C/K dừng lại và nhấn phím PROG, Tiếp theo nhấn phím lên xuống để cài đặt hệ số C/K mong muốn, sau khi cài đặt xong nhấn nút MODE để lưu và quay ra ngoài (Xem hình 18).
Hệ số C/K tra bảng trong file hướng dẫn sử dụng của bộ Power Factor Regulater (PFR) hoặc được tính theo công thức dưới đây (Xem hình 18).
Trong đó:
Q là dung lượng mỗi cấp tụ (VAr)
V là điện áp của hệ thống (V)
I là dòng sơ cấp của biến dòng (A)
Ví dụ: Q=15kVAr; V=415 vôn; I=800A
C/K=(2.88×15000)/(415×800) = 0.13
Hình 18
6. Hướng dẫn vận hành ATS
ATS (Auto Transfer Switch) là hệ thống chuyển đổi nguồn tự động giữa nguồn điện của máy biến áp và nguồn dự phòng máy phát trong hệ thống tủ MSB. ATS được cấu tạo bởi 2 thiết bị đóng cắt chính MCCB liên động điện và liên động cơ khí ( Liên động cơ bằng cuộn thấp áp UVT). MCCB-1 đóng cắt nguồn điện máy biến áp. MCCB-2 đóng cắt nguồn điện máy phát.
Tại dự án sử dụng 3 bộ ATS 2 MCCB ( gồm 320A, 400A, 1250A ). Ba bộ hoạt động tương tự nguyên lý.
Thao tác vận hành ATS
6.1. Thao tác bằng tay
Ở chế độ vận hành bằng tay theo khóa đóng ngắt trên mặt tủ, người vận hành chuyển khóa lựa chọn Auto-Off-Man về vị trí MAN rồi thao tác nút nhấn ON/OFF trên mặt tủ và quan sát đèn báo trạng thái để thấy được trạng thái hoạt động của MCCB. Thông thường tủ được thiết kế chỉ cho phép đóng CB khi nguồn điện đã có điện.
6.2. Vận hành tự động
Người vận hành chuyển khóa lựa chọn Auto-Off-Man về vị trí AUTO để tủ hoạt động theo chương trình được cài đặt sẵn trong bộ điều khiển.
Chi tiết về bộ điều khiển và cách cài đặt thông số tham khảo theo bản hướng dẫn đi kèm của bộ điều khiển kèm theo tủ.
Thông số cài đặt PLC Logo:
Chuyển khóa về chế độ Auto , sau 10s thì MCCB 1 ( nguồn lưới) sẽ đóng
Trường hợp nguồn lưới bị mất hoặc MCCB 1 bị lỗi,hệ thống sẽ gửi tín hiệu đề máy phát sau 5s và sau đó 10s, MCCB 2 ( nguồn máy phát) sẽ được đóng.
Khi nguồn lưới có lại, MCCB 2 ( nguồn máy phát ) sẽ cắt tức thì. Sau đó 10s, MCCB 1 ( nguồn lưới) sẽ được đóng lại .Đảm bảo chế độ ưu tiên nguồn lưới. Thời gian delay tắt máy phát sẽ là 1 phút.
Trường hợp có tín hiệu báo cháy , MCCB 1 sẽ cắt tức thì, sau 5s, gửi tín hiệu đề máy phát. Sau 10s , MCCB 2 ( nguồn máy phát ) sẽ được đóng lại.
----------------------------------------------------------------------------------
