TỦ ĐIỆN HẠ THẾ LÀ GÌ? CÁCH PHÂN LOẠI TỦ ĐIỆN HẠ THẾ

TỦ ĐIỆN HẠ THẾ LÀ GÌ?

     Tủ điện hạ thế là vị trí mà tại đó, nguồn cung cấp điện được chia thành các mạch riêng biệt, mỗi mạch trong số đó được quản lý và đảm bảo bằng cầu chì hoặc các thiết bị chuyển mạch của tủ điện như máy cắt, aptomat…. Tủ điện hạ thế đóng vài trò quan trọng trong các công trình Dân dụng và Công nghiệp. Chúng ta biết rằng đặt ngay sau các trạm hạ thế là các tủ điện phân phối hạ thế. Có chức năng chính là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Trong dân dụng cũng như trong công nghiệp đều sử dụng nguồn điện chuẩn sau các trạm hạ thế này.

     Theo tiêu chuẩn phân loại nguồn điện trong truyền tải điện công nghiệp ở Việt Nam đưa ra năm 2010, EVN quy ước: Nguồn điện lưới cao thế có 4 mức (66kV, 110kV, 220kV và 500kV), trung thế có 2 mức (22kV, 35 kV) và hạ thế có 1 mức 0,4kV. Nguồn điện từ các nhà máy phát điện phân bố đến các vùng tiêu thụ điện như: thành phố, các khu công nghiệp… trên các đường dây cao thế hay trung thế, nhưng để sử dụng được thì phải qua các trạm hạ thế để biến thành nguồn chuẩn (1 pha 220VAC, 3 pha 380VAC, tần số 50Hz). Đặt ngay sau các trạm hạ thế là các tủ điện phân phối hạ thế có chức năng chính là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải. Trong dân dụng cũng như trong công nghiệp đều sử dụng nguồn điện chuẩn sau các trạm hạ thế này, các tủ điện lắp sau trạm đều gọi là Tủ điện hạ thế.

     Tủ điện hạ thế được sản xuất theo tiêu chuẩn công nghiệp IEC61439-1-2. Tủ điện sản xuất theo tiêu chuẩn công nghiệp còn được gọi là Tủ điện công nghiệp.

     Tủ điện phân phối tổng sử dụng trong các mạng điện hạ thế và là yếu tố quan trong nhất trong mạng phân phối điện.

     Tủ điện phân phối hạ thế được thiết kế và sản xuất theo quy trình quản lý chất lượng chặt chẽ, có độ ổn định cao, an toàn khi vận hành và đã được ứng dụng rộng rãi trong các trạm phát điện, trạm phân phối điện của các công ty điện lực, khu công nghiệp, khu dân cư và các nhà máy...

     Ưu điểm tủ điện phân phối hạ thế:

     Tủ thiết kế gọn nhẹ, đơn giản: các thiết bị đo đếm được thiết kế ở ngăn riêng biệt có tác dụng chống tổn thất và giúp cho người vận hành dễ quan sát.

     Kết cấu tủ đảm bảo độ an toàn cao: Vỏ tủ được làm từ tôn dày 2mm, đảm bảo vững chắc, các thiết bị đóng cắt như áptômát được bố trí hợp lý và được bảo vệ bằng một cánh phía trong của tủ.

     Công tác kiểm tra, bảo dưỡng tủ đơn giản: Tủ được chế tạo và đã đạt được cấp bảo vệ IP4X ngăn chặn sự xâm nhập của bụi và côn trùng.

     Tủ điện hạ thế thường được chia thành 03 nhóm chính:
     1. Nhóm Tủ điện phân phối

     Nhóm Tủ điện phân phối hạ thế bao gồm Tủ điện phân phối tổng MSB (Main Distribution Switchboard), Tủ điện phân phối DB (Distribution Board), Tủ điện ATS (Automatic Transfer Switches), Tủ điện bù công suất, Tủ điện hòa đồng bộ. Chức năng chính của nhóm tủ điện hạ thế này là đóng cắt, bảo vệ an toàn cho hệ thống điện phụ tải.

     Tủ điện phân phối tổng MSB

Ảnh minh họa: Tủ điện tổng MSB


     Tủ điện phân phối tổng được sử dụng trong các mạng điện hạ thế và là thành phần quan trọng nhất trong mạng phân phối điện. Tủ điện này được lắp đặt tại phòng kỹ thuật điện tổng của các công trình công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay… Nó được đặt sau các trạm hạ thế và trước các tủ điện phân phối (DB).

     Tủ điện phân phối DB

Ảnh minh họa: tủ điện phân phối DB


     Tủ phân phối DB thường lắp đặt tại phòng vận hành của các công trình công nghiệp, nhà máy, xưởng công nghiệp, trung tâm thương mại, chung cư,...

     Tủ điện ATS được sử dụng ở các khu công nghiệp như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, cảng, sân bay… nơi có các phụ tải đòi hỏi phải cấp điện liên tục, hay những vùng hay có sự cố mất điện lưới đột ngột.

     Tủ điện bù công suất
     Tủ điện bù công suất phản kháng được sử dụng trong các mạng điện hạ thế, ứng dụng cho các hệ thống điện sử dụng các phụ tải có tính cảm kháng cao, nó thường lắp đặt tại phòng kỹ thuật của các tầng, phòng kỹ thuật của các thiết bị và tại khu vực trạm máy biến áp hay các công trình công nghiệp và dân dụng như nhà máy, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện,...

     2. Nhóm Tủ điện điều khiển

     Nhóm Tủ điện điều khiển gồm có Tủ điện điều khiển động cơ/máy bơm, Tủ điện điều khiển chiếu sáng, Tủ điện điều khiển khả trình (PLC)… Chức năng của nó là điều khiển các thiết bị phụ tải theo 1 quy trình cụ thể, nó có thể đứng độc lập hay đi kèm với các tủ điện động lực.

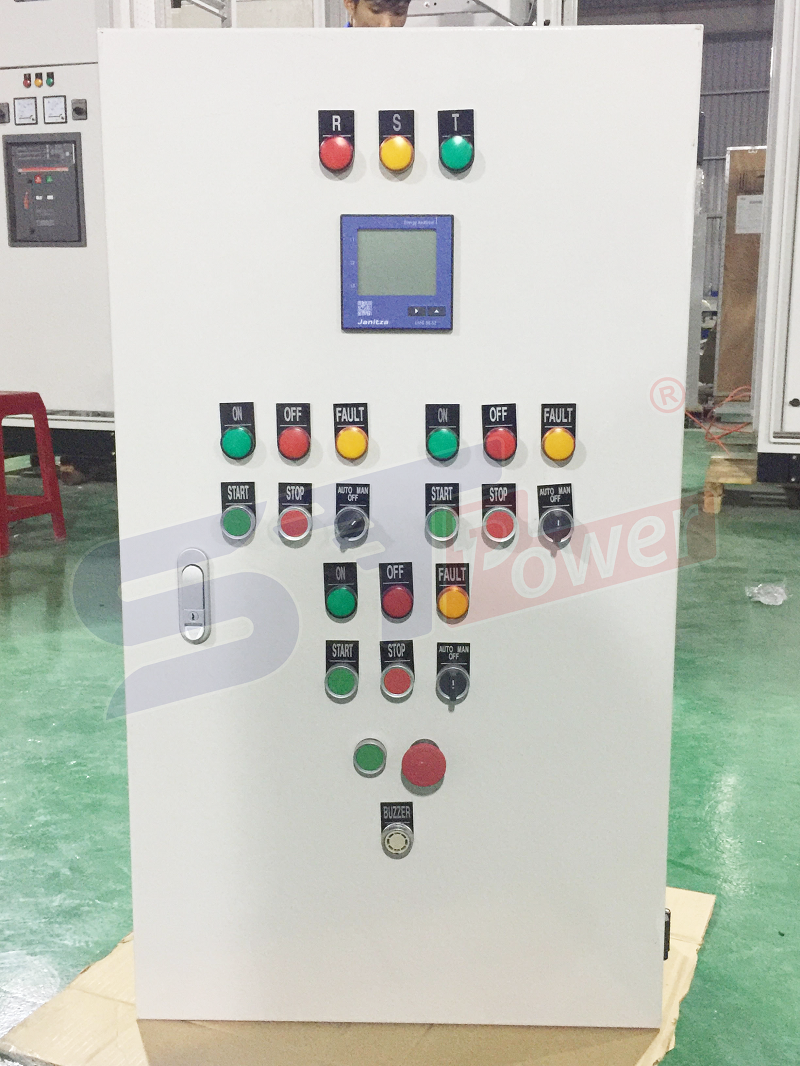

     Tủ điện điều khiển động cơ MCC
     Tủ điện điều khiển động cơ dùng để khởi động, điều khiển tốc độ hay chiều quay của động cơ. Thường được lắp đặt để điều khiển cho các động cơ có công suất lớn trong các nhà máy, xưởng sản xuất, các trạm bơm,...

     Tủ điện điều khiển chiếu sáng
     Tủ điều khiển chiếu sáng dùng cho các hệ thống đèn chiếu sáng trong các khu vực công cộng như: đường phố, khu đô thị, vườn hoa, công viên, cầu… hay trong trung tâm thương mại, cao ốc văn phòng, chung cư, bệnh viện, trường học, cảng, sân bay, sân vận động,...

     3. Nhóm Tủ điện động lực

     Tủ điện động lực có chức năng chính là đóng cắt các thiết bị phụ tải có công suất lớn. Tín hiệu điều khiển là từ các bộ điều khiển khả trình như PLC, vi xử lý, máy tính… nó hay đi kèm với các Tủ điện điều khiển.
