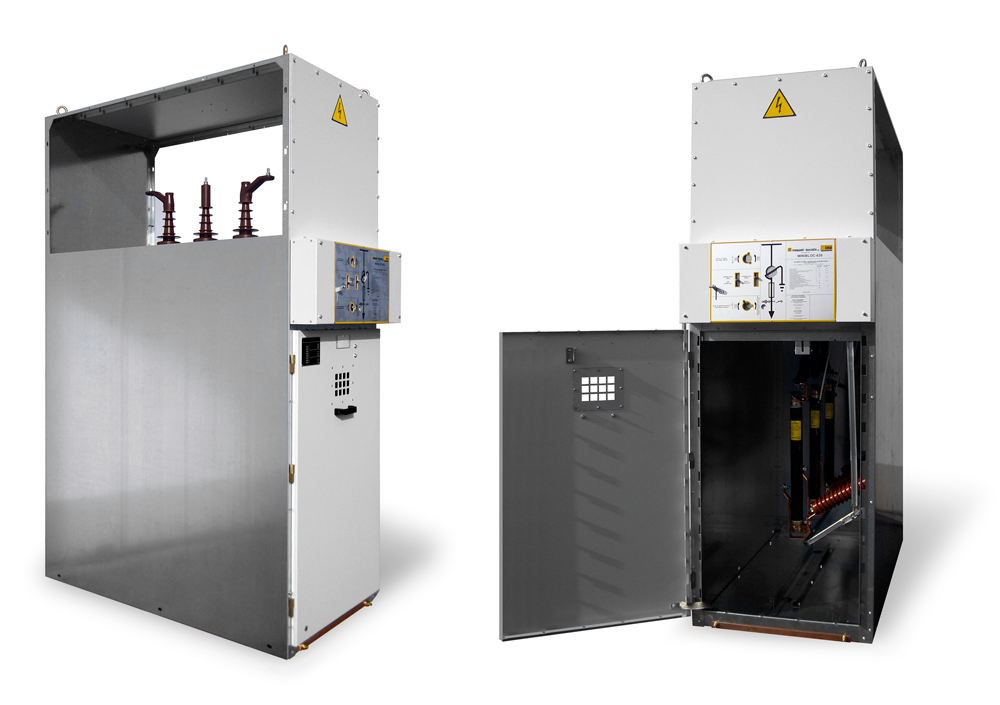

Tủ LBS

Dùng trong các ứng dụng có dòng định mức lên đến 630A, điện áp lên đến 24kV
Sử dụng các thiết bị mô dun hóa nên ráp nhanh chóng và cũng thuận tiện trong sửa chữa.
Đơn giản, hợp bộ, thẩm mỹ
Thanh cái nằm trong cùng một mặt phẳng, tạo điều kiện thuận lợi co việc mở rộng sau này
Có cả các loại tủ LBS cách ly bằng khí nén và khí SF6 tùy yêu cầu khách hàng
Chi làm các ngăn chức năng chuyên biệt để đảm bảo an toàn và tính hoạt động liên tục
Kết hợp bảo vệ bằng cầu chì để nâng cao an toàn và tin cậy
Tích hợp chống sét để bảo vệ hệ thống của bạn khỏi quá áp do sét
Có cả cơ cấu vận hành bằng tay và bằng động cơ để tăng cường tính linh hoạt
Có đèn báo pha chỉ thị điện áp tạo sự an tâm khi sửa chữa
Sản xuất theo tiêu chuẩn IEC
Có van an toàn để giảm áp và thoát khí trong trường hợp xảy ra hồ quang
Tất cả trạng thái vị trí của máy cắt, dao tiếp địa và lò xo tích năng đều được hiển thị một cách trực quan.

Thông số kỹ thuật (LBS SF624 kV – 630 A)
Mô tả	Thông số
Thiết bị cách điện	SF6
Điện áp định mức (kV)	24
Tần số định mức (Hz)	50
Mức cách điện định mức với tần số 50 Hz/1 phút (kV)	Pha đất	50
	Tiếp điểm của dao cách ly	60
Điện áp xung (kV)	Pha đất	125
	Tiếp điểm của dao cách ly	145
Dòng điện định mức (A)	630
Dung lượng ngắt định mức (A)	Có tải	630
	Không tải MBA	6.3
	Không tải lưới điện	10
	Không tải dây cáp điện	16
Dòng ngắn mạch định mức (kA/3s)	21
Dòng ngắn mạch tối đa	54.6 kA
Áp suất khí SF6	0.8 kG/cm2*G
Tiêu chuẩn áp dụng	ICE 60265
Cấp độ bảo vệ	Bên ngoài	IP.4x
	Bên trong	IP.2x
