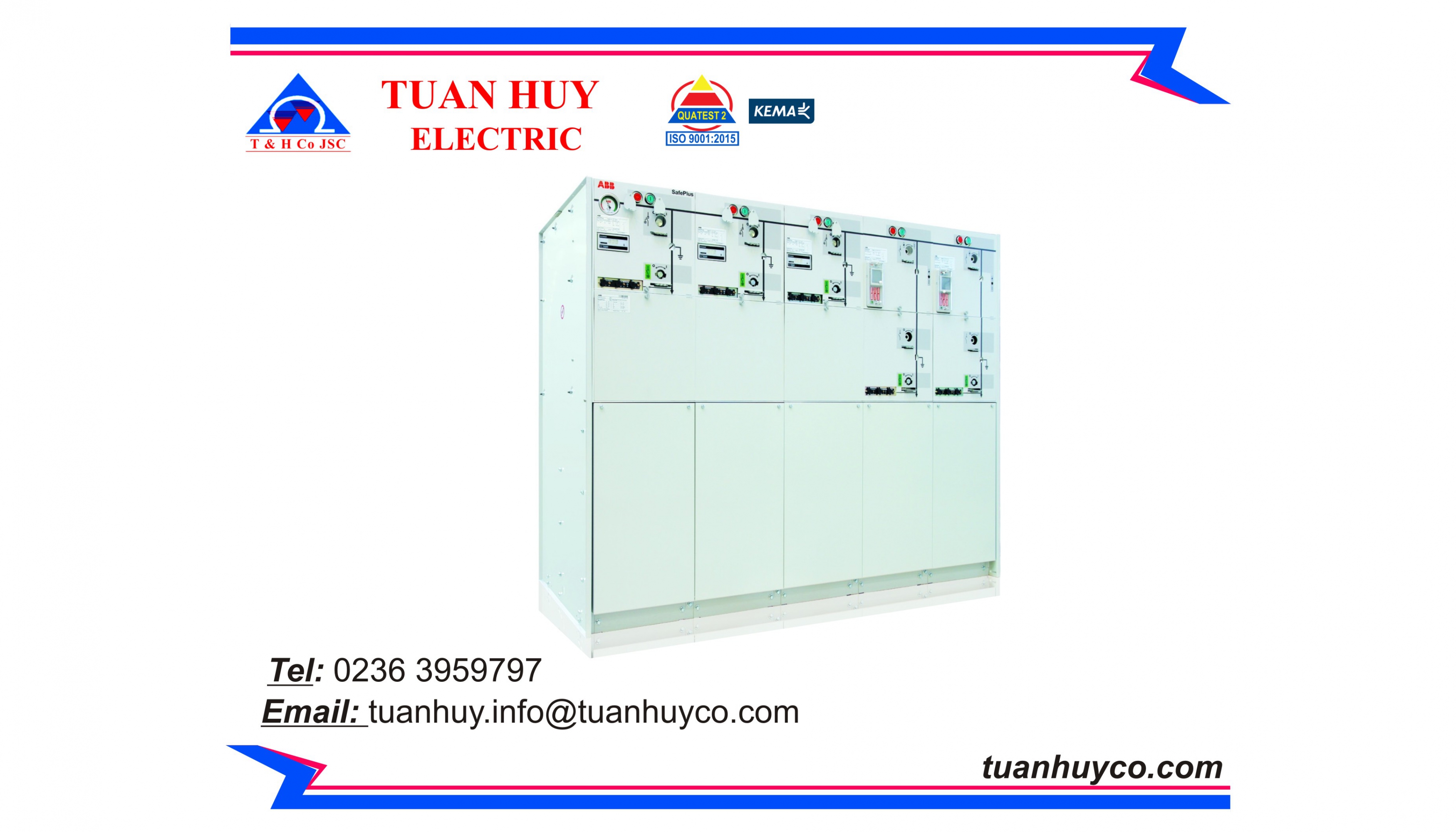

Tủ máy cắt trung thế 24KV

Vì thế tủ điện của chúng tôi có những đặc điểm nổi bật sau:
- Khi máy cắt ở vị trí kiểm tra thì đồng thời màng sập tự động đóng lại để bảo vệ cho người vận hành và tránh sự xâm nhập của các phần từ bên ngoài
- Máy cắt có thể hoạt động ở hai vị trí và với cả hai trường hợp thì cửa đều đóng an toàn: rack in (làm việc) và rack out (kiểm tra)

Có sẵn một chuỗi liên động an toàn để ngăn ngừa vận hành sai bao gồm:
- Tiếp điểm chính của máy cắt không bao giờ đóng khi máy cắt ở trạng thái tháo rời, kiểm tra, ở giữa vị trí làm việc và kiểm tra
- Không cho phép đẩy máy cắt vào khi tiếp địa đang đóng và đóng tiếp địa khi máy cắt đang mở và kéo ra.
- Không thể kéo ra hoặc đẩy vào trừ phi tiếp điểm máy cắt đang mở
- Không thể kéo máy cắt ra khi tiếp điểm đang đóng
- Chi thành 4 ngăn riêng biệt phù hợp với tiêu chuẩn IEC 62271-200 để ngăn ngừa hồ quang lan truyền từ ngăn này sang ngăn khác



Mô tả		Thông số
Điện áp định mức	7,2	12	17,5	24
Mức cách điện định mức (kV) Tần số công nghiệp /1 min Xung /1,2 x 50 Ms	20 60	28 75	38 95	50 125
Tần số định mức (Hz)	50/60	50/60	50/60	50/60
Dòng định mức trong thanh cái chính (A)	3150	3150	3150	2500
Dòng chịu đựng ngắn mạch định mức (kA/3s)	50	50	40	31.5
Dòng đỉnh (kA)	125	125	100	63
Dòng định mức trong các lộ (A)	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 ...
Máy cắt Dòng định mức (A) Dòng chịu đựng ngắn mạch (kA)	630-3150 50	630-3150 50	630-3150 40	630-2150 31.5
Cấp độ bảo vệ: Ngoài	IP.4x	IP.4x	IP.4x	IP.4x
